Vysvětlení kroužkového kování vs otevřenou zápustkou vs válcování kroužkového kování

Kruhové kování, volné kování a válcované prstencové kování jsou tři odlišné procesy zpracování kovů — každý je vhodný pro různé geometrie součástí, objemy výroby a konstrukční požadavky. Stručně řečeno: kování válcovaných kroužků je nejúčinnější metodou pro výrobu bezešvých kroužků s vynikající strukturou zrna; volné kování nabízí maximální flexibilitu pro velké, zakázkové nebo maloobjemové tvary; a prstencové kování je širší kategorie, která zahrnuje obojí. Pochopení rozdílů pomáhá technikům a týmům nákupu vybrat správný proces z hlediska nákladů, výkonu a dodací lhůty.

Co vlastně znamená kroužkové kování

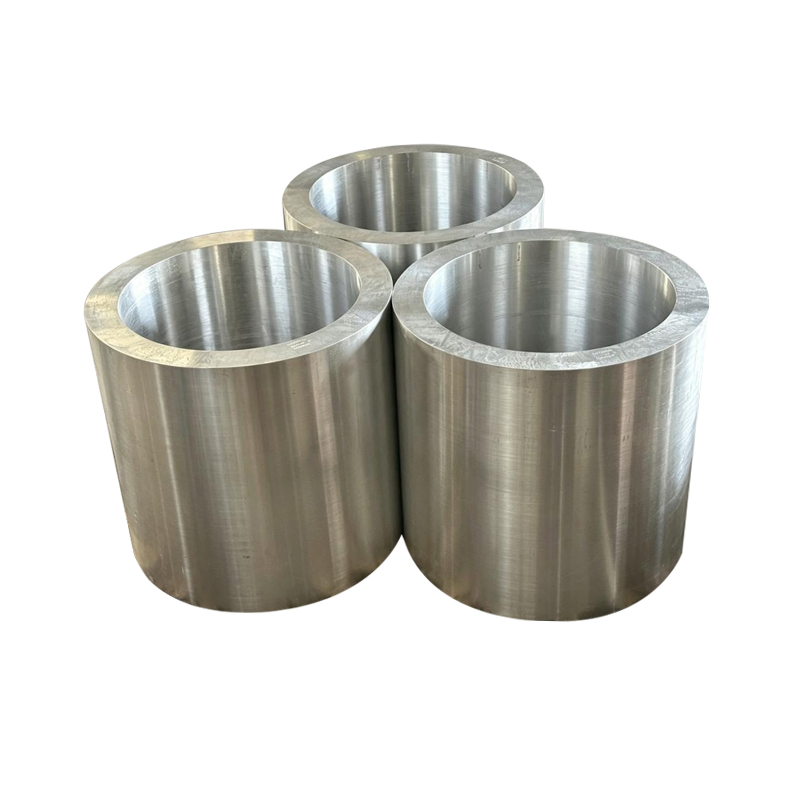

Prstencové kování je obecný termín popisující jakýkoli proces kování, při kterém vzniká součást ve tvaru prstence – dutá válcová část s kruhovým průřezem. Tato kategorie zahrnuje jak válcované kování prstenců (dominantní průmyslová metoda), tak techniky volného kování přizpůsobené geometriím prstenů.

Všechny metody prstencového kování sdílejí působení tlakové síly na zahřátý kovový blok, což zjemňuje strukturu zrna a vytváří mechanické vlastnosti mnohem lepší než odlitky nebo obrobený tyčový materiál. Kované kroužky se používají v leteckých turbínách, tlakových nádobách, přírubách větrné energie, ložiscích a zařízeních těžkého průmyslu — všude tam, kde je vysoký poměr pevnosti k hmotnosti a spolehlivost při cyklickém namáhání nesmlouvavá.

Válcované kroužkové kování : Proces a výhody

Válcované prstencové kování — také nazývané prstencové válcování — je specializovaný proces kování za tepla, který začíná předtvarovaným předliskem ve tvaru koblihy (děrovaný sochor) a postupně jej válcuje mezi poháněným válcem a napínacím válcem, aby se snížila tloušťka stěny a zvětšil průměr. Axiální válec současně ovládá výšku.

Proces válcování prstenů krok za krokem

1. Kulatý předvalek je nařezán na přesnou váhu a zahřát na kovací teplotu materiálu – obvykle 1 100 °C až 1 250 °C pro uhlíkovou ocel nebo vyšší u superslitin.
2. Sochor je pěchován (axiálně stlačován), aby se zvětšil průměr a zmenšila výška, a poté je proražen, aby se vytvořil středový otvor – tvořící prstenec předlisku.
3. Předlisek je umístěn na kruhové válcovací stolici. Hlavní válec se otáčí a pohání prstenec, zatímco napínací válec vyvíjí radiální tlak a postupně ztenčuje stěnu.
4. Axiální (kónické) válce řídí výšku prstence a zabraňují rozšiřování během procesu válcování.
5. Prsten roste v průměru, dokud není dosaženo cílových rozměrů. Středící válečky udržují kulatost v celém rozsahu.
6. Kroužek se vyjme, nechá se kontrolovaným způsobem vychladnout a poté se tepelně zpracuje, zkontroluje a opracuje nahrubo nebo na konečnou úpravu.

Proč válcované kroužkové kování produkuje vynikající mechanické vlastnosti

Válcování způsobuje, že tok zrna kovu sleduje obvod prstence. Toto obvodová orientace zrna je klíčová konstrukční výhoda – vyrovnává nejsilnější směr materiálu s namáháním prstence, kterému bude prsten při provozu vystaven. Naproti tomu prstenec vyrobený z plné tyče má radiálně přerušovaný tok zrna, takže slabší roviny jsou vystaveny provoznímu zatížení.

V praxi mohou válcované prstencové výkovky z oceli AISI 4140 dosáhnout pevnosti v tahu přesahující 1 000 MPa s hodnotami rázové houževnatosti, kterým se odlitky ze stejné slitiny nemohou rovnat. U titanových kroužků pro letectví a kosmonautiku (Ti-6Al-4V) výkovky válcovaných kroužků běžně splňují specifikace AMS 4928 a AMS 6931 s konzistentní únavovou životností kritickou pro rotující součásti.

Rozsah velikostí a materiály

Válcovny prstenů mohou vyrábět prstence od malých jako 75 mm v průměru až 10 metrů nebo více v průměru pro velké příruby a součásti tlakových nádob. Tloušťka stěn může být až 12 mm nebo těžká až několik set milimetrů. Mezi běžné materiály patří:

• Uhlíkové a legované oceli (AISI 1045, 4140, 4340)
• Nerezové oceli (304, 316, 17-4 PH)
• Slitiny titanu (Ti-6Al-4V, Ti-3Al-2,5V)
• Niklové superslitiny (Inconel 718, Waspaloy, René 41)
• Slitiny hliníku (6061, 7075)
• Slitiny mědi a bronzu

Otevřené zápustkové kování : Proces a kdy je to správná volba

Volné kování (také nazývané volné kování nebo kovářské kování) tvaruje ohřátý kovový obrobek mezi plochými, V-tvarovanými nebo tvarovanými zápustkami, které zcela neuzavírají materiál. Operátor přemisťuje a otáčí obrobek mezi údery kladiva nebo lisu, aby postupně dosáhl požadovaného tvaru. Neexistují žádné uzavřené otisky – odtud termín „otevřený“.

Jak se otevřeným zápustkovým kováním vyrábí prsteny

K výrobě prstencového tvaru pomocí otevřeného zápustkového kování obsluha pěchuje sochor, děruje otvor skrz jeho střed a poté používá trnovou tyč vloženou skrz otvor spolu s plochým horním lisem k vykování prstence jeho přírůstkovým otáčením pod lisem. Jedná se o pomalejší a pracnější proces než válcování prstenců a rozměrové tolerance jsou – obvykle – podstatně širší ±3 mm až ±10 mm nebo více ve srovnání s užšími tolerancemi dosažitelnými při válcování prstenců.

Přednosti otevřeného zápustkového kování

• Neomezená tvarová flexibilita — volné kování může vyrábět hřídele, kotouče, náboje, válce a složité zakázkové profily, které prstencové válcovací stolice nemohou pojmout.
• Velmi velké velikosti dílů — Otevřené lisy mohou zpracovávat ingoty o hmotnosti stovek metrických tun a vyrábět součásti o délce přes 20 metrů nebo prstence o průměru několika metrů pro jaderné nebo petrochemické aplikace.
• Nízké náklady na nástroje — nejsou vyžadovány žádné vlastní zápustky, díky čemuž je volné kování pro jednorázové nebo velmi maloobjemové díly, kde investice do uzavřených zápustkových zápustek nelze ospravedlnit.
• Vnitřní uzávěr defektu — progresivní opracování kovu vícenásobnými lisovacími zdvihy uzavírá vnitřní poréznost a segregaci od původního ingotu, čímž se zlepšuje celkový zvuk.

Omezení otevřeného zápustkového kování

• Široké rozměrové tolerance vyžadují značné množství obráběcího materiálu, což zvyšuje plýtvání materiálem a náklady na obrábění.
• Tok zrn je méně předvídatelný a konzistentní než u prstencového válcování, zejména u prstencových geometrií.
• Provoz náročný na práci s delšími dobami cyklů snižuje náklady na výrobu ve středních až velkých objemech.

Přímé srovnání: Kování na válcovaných kroužcích vs. Kování v otevřené zápustce

Konturové válcované kroužkové kování: Pokročilá varianta

Standardním válcováním kroužků vznikají kroužky s obdélníkovým průřezem. Válcování kontur (také nazývané válcování profilových kroužků) používá tvarované válce k výrobě kroužků se složitými profily průřezu – T-profily, L-příruby, drážky nebo zkosené stěny – přímo během procesu válcování.

Tím se dramaticky snižuje objem materiálu, který je nutné odstranit obráběním. Například kotoučový prstenec turbíny proudového motoru vyrobený válcováním obrysu může dorazit do strojírny pouze s Zbývá odstranit 15 % až 25 % materiálu ve srovnání s 50 % nebo více u kroužku pravoúhlého průřezu kovaného v otevřeném zápustce. Při cenách slitin pro letectví a kosmonautiku – Inconel 718 může stát přes 50 USD/kg – tato úspora materiálu sama o sobě ospravedlňuje dodatečné investice do nástrojů do tvarovaných válců.

Průmyslové aplikace podle typu procesu

Normy kvality a kontrola kovaných prstenů

Kované kroužky pro kritické aplikace musí splňovat přísné materiálové a kontrolní normy. Společné normy používané pro výkovky s válcovaným kroužkem a volné zápustky zahrnují:

• ASTM A290 — kroužky z uhlíkové a legované oceli pro turbíny a pojistné kroužky
• ASTM A694 — výkovky z uhlíkové a legované oceli pro vysokotlaké převodové příruby
• AMS 2375 — prstencové výkovky ze slitiny niklu pro letecké aplikace
• EN 10243 — Evropská norma pro ocelové zápustkové výkovky (použitelné tolerance)
• ASME sekce IX / sekce VIII — výkovky tlakových nádob a kotlů

Inspekce obvykle zahrnuje ultrazvukové testování (UT) pro detekci vnitřních diskontinuit, magnetickou kontrolu částic (MPI) nebo testování pronikáním kapaliny (LPT) na povrchové vady, ověřování rozměrů a testování mechanických vlastností ze zkušebních kuponů kování reprezentujících každou dávku tepla a kování.

Výběr správné metody kování pro vaši aplikaci

Při specifikaci procesu prstencového kování použijte tato praktická rozhodovací kritéria:

• Pokud je součástí prstenec nebo příruba a objem je jeden kus nebo vyšší — válcované prstencové kování je téměř vždy lepší volbou z hlediska ceny, kvality zrna a efektivity téměř čistého tvaru.
• Pokud díl vyžaduje složitý nekroužkový profil nebo je velmi velký — Zápustkové kování poskytuje tvarovou flexibilitu a měřítko, které prstencové válcování nemůže.
• Pokud jsou náklady na obrábění a plýtvání materiálem primárními zájmy — specifikovat tvarové válcované prstencové kování, aby se minimalizoval poměr odbytu k odletu, zejména u drahých slitin.
• Pokud je vyžadována dokumentace integrity konstrukce — oba procesy mohou splňovat požadavky na plnou sledovatelnost a kontrolu třetí stranou; potvrďte, že váš dodavatel je certifikován podle příslušné normy ASTM, AMS nebo EN pro vaši aplikaci.
• Pokud je dodací lhůta kritická — kování válcovaných kroužků obecně nabízí kratší dodací lhůty pro standardní geometrie díky absenci zakázkové výroby zápustek a rychlejším cyklům na kus.
