Průvodce výkovky z uhlíkové, slitinové, nerezové a niklové oceli

Výkovky z uhlíkové oceli nabízejí nejlepší poměr ceny a pevnosti pro obecné konstrukční aplikace; výkovky z legované oceli poskytují vylepšené mechanické vlastnosti pro náročné zatížení a teplotní podmínky; výkovky z nerezové oceli poskytují odolnost proti korozi pro chemické a potravinářské prostředí; a výkovky z legované oceli na bázi niklu jsou jedinou praktickou volbou pro použití při extrémních teplotách a vysoké korozi nad 650 °C. Tyto čtyři kategorie výkovkových materiálů nejsou vzájemně zaměnitelné – každá řeší specifickou sadu provozních podmínek a výběr špatné kategorie má za následek buď nákladné překročení specifikace, nebo předčasné selhání součásti. Samotný proces kování – který zjemňuje strukturu zrna, eliminuje vnitřní pórovitost a vyrovnává tok vláken s dráhami napětí součásti – zesiluje přirozené výhody každé třídy slitin nad rámec toho, čeho lze dosáhnout litím nebo obráběním z tyčového materiálu.

Proč je proces kování důležitý ve všech třídách slitin

Před prozkoumáním každé kategorie materiálů je důležité pochopit, co proces kování přispívá k výkonu součásti bez ohledu na typ slitiny. Kování opracovává kov nad jeho rekrystalizační teplotou (kování za tepla) nebo pod ní (kování za studena a za tepla), přičemž se aplikuje tlaková síla přes matrice k deformaci předvalku do požadovaného tvaru. Toto mechanické opracování přináší tři strukturální výhody, které se přímo promítají do výkonu součástí:

• Zjemnění zrna: Mechanická deformace rozbíjí hrubou dendritickou strukturu zrna odlitku a vytváří jemnější, rovnoměrnější velikost zrna. Jemnější struktura zrna zlepšuje pevnost v tahu, odolnost proti únavě a rázovou houževnatost u všech typů slitin.
• Odstranění poréznosti a segregace: Síly tlakového kování zbortí vnitřní dutiny, plynové póry a dendritické segregační zóny přítomné ve výchozím ingotu nebo sochoru, čímž vznikne plně hustá, homogenní mikrostruktura. Odlitky ekvivalentní velikosti si tyto vady zachovávají, pokud nejsou podrobeny izostatickému lisování za tepla (HIP).
• Zarovnaný tok zrna (tok vláken): Řízená konstrukce matrice řídí tok materiálu tak, aby linie toku zrna sledovaly obrys hotové součásti, spíše než aby byly řezány obráběním. Například kovaná ojnice má kontinuální tok zrna skrz tělo tyče a kolem poloměru otvoru – což výrazně zlepšuje únavovou životnost v bodech koncentrace napětí ve srovnání s alternativou obráběnou z tyče.

Praktický důsledek těchto výhod je měřitelný: výkovky typicky vykazují o 20–30 % vyšší pevnost v tahu, o 15–25 % vyšší mez kluzu a podstatně lepší odolnost proti únavě a nárazu než lité součásti stejného složení slitiny a jmenovité geometrie. Tato strukturální převaha je konzistentní napříč uhlíkovou ocelí, legovanou ocelí, nerezovou ocelí a výkovky ze slitin na bázi niklu – díky čemuž je kování preferovaným výrobním procesem všude tam, kde je spolehlivost součástí při cyklickém nebo rázovém zatížení kritická.

Výkovky z uhlíkové oceli : Workhouse of Industrial Manufacturing

Výkovky z uhlíkové oceli se vyrábějí z ocelí obsahujících 0,10–0,60 % uhlíku s manganem jako primárním sekundárním legujícím prvkem a minimálním záměrným přidáváním dalších prvků. Představují největší objemový segment světového kovářského průmyslu, což je odhadem 60–65 % všech ocelových výkovků podle hmotnosti .

Klasifikace tříd a mechanické vlastnosti

Výkovky z uhlíkové oceli jsou klasifikovány především podle obsahu uhlíku, který určuje dosažitelný rozsah pevnosti a odezvu tepelného zpracování:

• Nízký uhlík (0,10–0,25 % C, např. AISI 1018, 1020): Pevnost v tahu 380–520 MPa, vysoká tažnost (tažnost 25–35 %), výborná svařitelnost. Používá se u dílů karoserií automobilů, spojovacích článků zemědělské techniky a konstrukčních přírub, kde na tvarovatelnosti záleží více než na maximální pevnosti.
• Střední uhlík (0,30–0,50 % C, např. AISI 1040, 1045): Pevnost v tahu 600–800 MPa po normalizaci, až 1 000 MPa po uhasení a temperování. Nejpoužívanější řada pro konstrukční výkovky včetně klikových hřídelí, ojnic, ozubených kol a nápravových hřídelí.
• Vysoký obsah uhlíku (0,55–0,70 % C, např. AISI 1060, 1070): Pevnost v tahu 800–1 000 MPa, vyšší tvrdost, snížená svařitelnost. Používá se v kolejnicích, pružinách a výkovcích odolných proti opotřebení, kde je primárním požadavkem tvrdost povrchu.

Procesy kování uhlíkové oceli

Rozsah kovací teploty pro uhlíkové oceli je 1 100–1 250 °C pro kování za tepla. Třídy se středním a vysokým obsahem uhlíku jsou obvykle normalizovány (chlazeny vzduchem od přibližně 870 °C) nebo kaleny a popouštěny po kování, aby se dosáhlo specifikovaných mechanických vlastností. Teplota popouštění je upravena tak, aby vyvážila pevnost a houževnatost – vyšší teploty popouštění znamenají nižší pevnost, ale lepší odolnost proti nárazu, což je kompromis, který se liší podle požadavků aplikace.

Aplikace a omezení

Výkovky z uhlíkové oceli jsou výchozí volbou pro:

• Komponenty automobilového hnacího ústrojí (klikové hřídele, ojnice, vačkové hřídele, diferenciály)
• Stavební a důlní zařízení (zuby bagrů, vrtáky, kladiva)
• Příruby tlakových nádob a potrubní armatury (ASTM A105 pro příruby z uhlíkové oceli při okolní teplotě)
• Železniční komponenty (náboje kol, nápravy, spojky)

Primární omezení výkovků z uhlíkové oceli je špatná odolnost proti korozi (vyžadující ochranné povlaky ve většině venkovních aplikací), omezená pevnost při zvýšených teplotách (obecně nevhodné výše 400 °C pro trvalou nosnost) a omezenou prokalitelnost ve velkých průřezech, kde se legovaná ocel stává nezbytnou pro dosažení průchozího kalení.

Výkovky z legované oceli : Vylepšený výkon díky kompozičnímu inženýrství

Výkovky z legované oceli se vyrábějí z ocelí obsahujících záměrné přídavky jednoho nebo více legujících prvků – chrómu, molybdenu, niklu, vanadu, manganu nebo jejich kombinací – na úrovních, které poskytují měřitelná zlepšení mechanických vlastností, prokalitelnosti nebo výkonu při zvýšených teplotách nad rámec toho, co může dosáhnout samotný uhlík.

Klíčové legující prvky a jejich přínos

• Chrom (Cr, 0,5–2,0 %): Zlepšuje prokalitelnost, odolnost proti opotřebení a odolnost proti oxidaci při zvýšených teplotách. Přítomný ve většině středně legovaných a vysokopevnostních legovaných ocelí.
• Molybden (Mo, 0,15–0,5 %): Výrazně zvyšuje prokalitelnost v tlustých profilech, zlepšuje odolnost proti tečení při zvýšených teplotách (až 550°C) a snižuje náchylnost k popouštěcímu křehnutí. Často se používá v kombinaci s chromem (Cr-Mo oceli jako AISI 4130, 4140, 4142).
• Nikl (Ni, 1,5–4,0 %): Zlepšuje houževnatost a odolnost proti nárazu, zejména při teplotách pod nulou. Používá se ve výkovcích pro nízkoteplotní tlakové nádoby (3,5% Ni oceli pro provoz do −100°C) a v konstrukčních ocelích Ni-Cr-Mo.
• Vanad (V, 0,05–0,15 %): Vytváří jemné karbidové precipitáty, které odolávají růstu zrna během kování a zajišťují precipitační zpevnění po tepelném zpracování. Používá se v nástrojových ocelích a vysokopevnostních nízkolegovaných (HSLA) výkovcích.
• Mangan (Mn, 1,0–1,8 %): Zlepšuje prokalitelnost a pevnost při zachování svařitelnosti. Primární legující prvek v jakostech HSLA používaný pro konstrukční výkovky.

Běžné třídy výkovků legovaných ocelí a jejich vlastnosti

Velikost sekce a kalitelnost Výhoda

Jednou z prakticky nejdůležitějších výhod výkovků z legované oceli oproti uhlíkové oceli je prokalitelnost ve velkých průřezech . Středně uhlíková ocel (AISI 1045) kalená na 850 °C dosahuje plného martenzitu pouze do hloubky přibližně 10–15 mm z povrchu v tyči o průměru 100 mm – jádro zůstává měkčím perlitem/bainitem. AISI 4140 (Cr-Mo) dosahuje plného martenzitu v celém a Průměr 50-75 mm sekce; AISI 4340 (Ni-Cr-Mo) to rozšiřuje 100–150 mm . To je rozhodující pro velké kované hřídele, zápustky a konstrukční díly, kde jsou požadovány jednotné mechanické vlastnosti v celém průřezu.

Výkovky z nerezové oceli : Odolnost proti korozi odpovídá konstrukčnímu výkonu

Nerezové výkovky obsahují min 10,5 % chromu , který vytváří na povrchu pasivní film oxidu chrómu, který odolává oxidaci a korozivnímu napadení. Kombinace odolnosti proti korozi s mechanickými vlastnostmi a strukturálními výhodami procesu kování činí z výkovků z nerezové oceli standardní volbu pro chemické zpracování, potravinářské a nápojové, námořní a jaderné aplikace, kde je životnost materiálu v agresivním prostředí rozhodujícím konstrukčním kritériem.

Rodiny z nerezové oceli používané ve výkovcích

Ve výkovcích se používají čtyři mikrostrukturální rodiny z nerezové oceli, z nichž každá má odlišný profil vlastností:

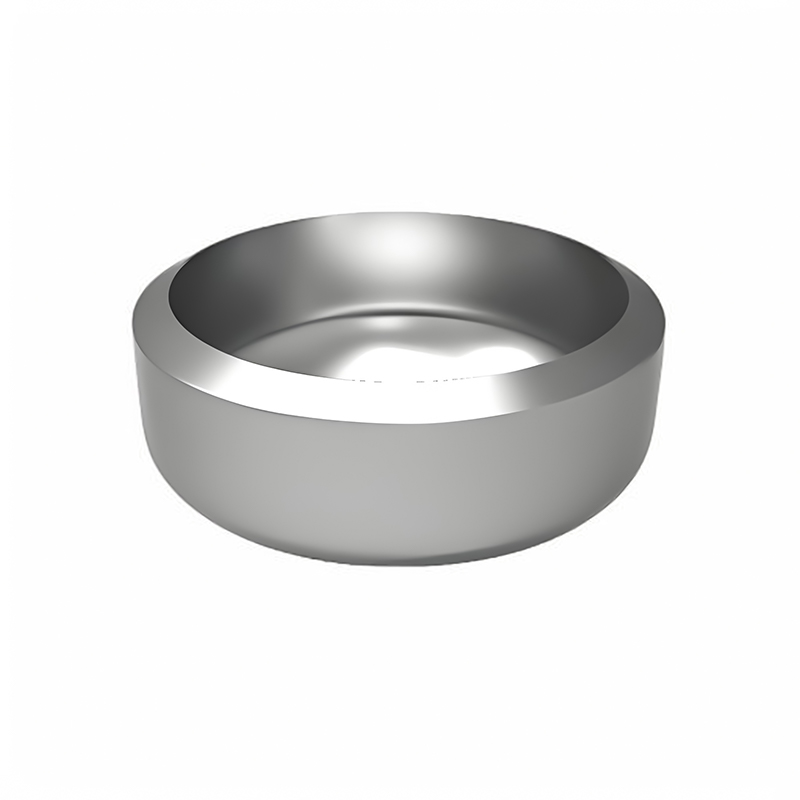

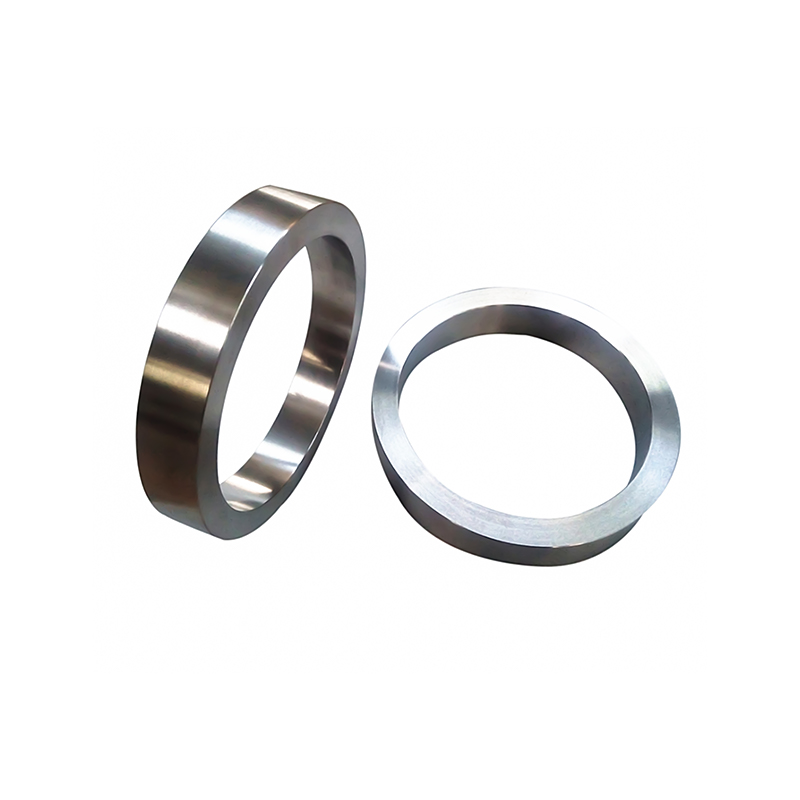

• Austenitické nerezové oceli (např. AISI 304, 316, 316L): Nejrozšířenější kovaná nerezová řada. Nemagnetické, vynikající odolnost proti korozi, dobrá houževnatost při nízkých teplotách a dobrá svařitelnost. Nelze vytvrdit tepelným zpracováním – zpevnění tvářením za studena nebo rozpouštěcím žíháním pro dosažení maximální odolnosti proti korozi. Obvykle pevnost v tahu 515–690 MPa v žíhaném stavu. ASTM A182 F316/F316L je standardní specifikace pro nerezové příruby a fitinky v chemickém zpracování a offshore aplikacích.

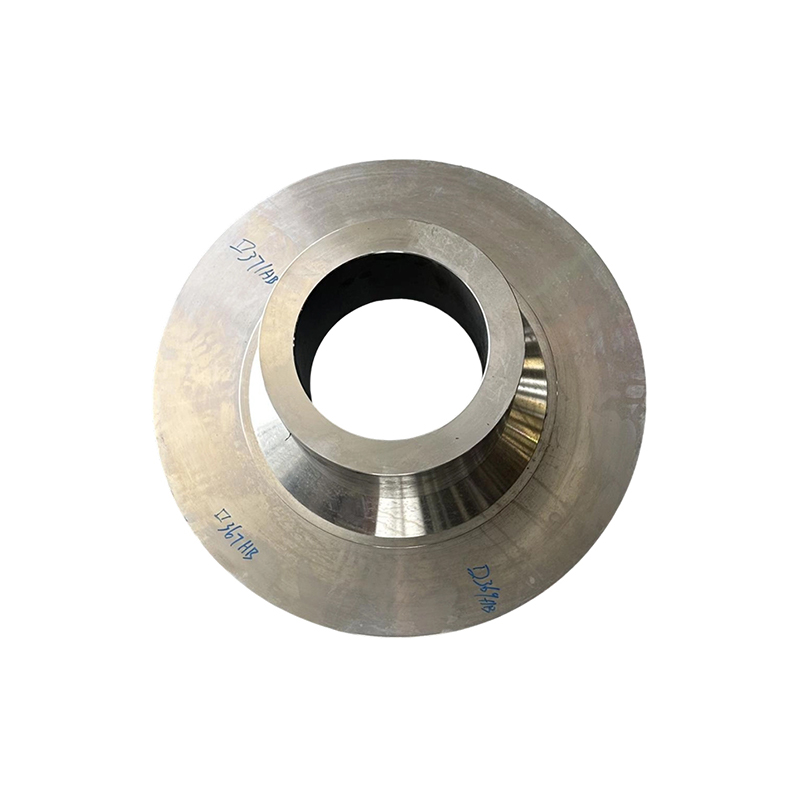

• Martenzitické nerezové oceli (např. AISI 410, 420, 17-4PH): Vyšší pevnost než austenitické třídy – až 1 310 MPa tažná (17-4PH H900 stav) – se střední odolností proti korozi. Tepelně zpracovatelné kalením. Používá se v hřídelích čerpadel, dříkech ventilů, lopatkách turbín a chirurgických nástrojích, kde je vyžadována tvrdost a odolnost proti korozi.
• Feritické nerezové oceli (např. AISI 430, 446): Nižší cena než austenitické, dobrá odolnost proti oxidaci při zvýšených teplotách, ale omezená houževnatost u těžkých profilů. Méně často kované kvůli omezené tvařitelnosti a náchylnosti k růstu zrn při zpracování za tepla.

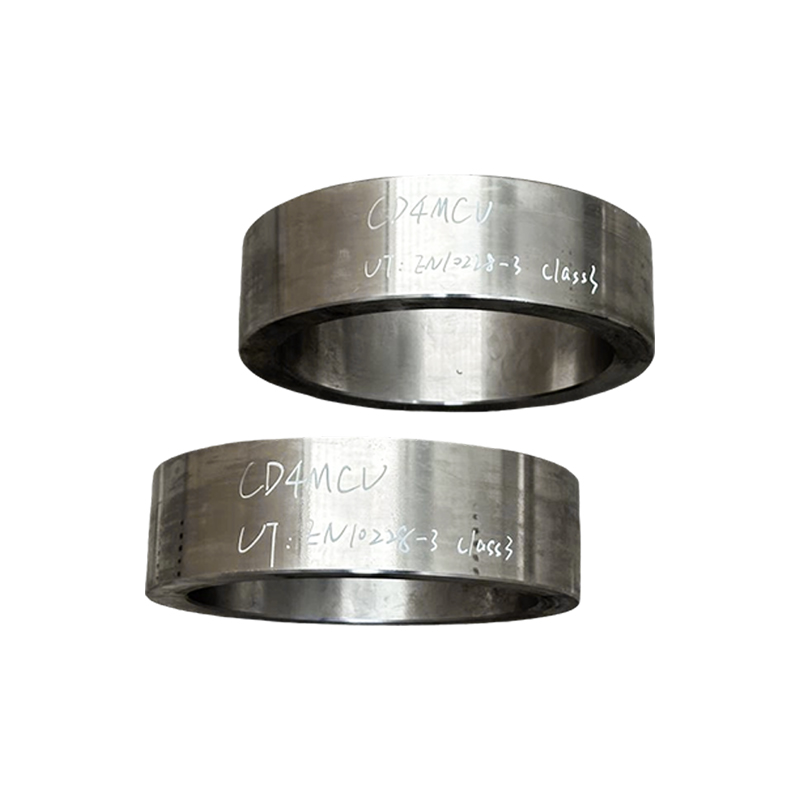

• Duplexní nerezové oceli (např. 2205, 2507, Super Duplex): Smíšená austenito-feritová mikrostruktura poskytující přibližně dvojnásobná mez kluzu standardních austenitických jakostí (typicky výtěžnost 450–550 MPa vs. 200–240 MPa pro 316) při zachování srovnatelné odolnosti proti korozi. Duplexní a super duplexní výkovky jsou stále více specifikovány pro pobřežní ropné a plynové ventily, tělesa čerpadel a podmořské komponenty, kde jsou vyžadovány jak vysoké tlaky, tak odolnost vůči chloridovému koroznímu praskání.

Výzvy při kování specifické pro nerezovou ocel

Nerezové oceli představují větší potíže při kování než uhlíkové nebo nízkolegované oceli kvůli jejich vyššímu namáhání při toku při teplotě kování a užším teplotním oknům kování. Austenitické třídy rychle ztvrdnou, vyžadují větší lisovací tonáž a více mezilehlých žíhacích operací ve vícestupňových výkovcích. Duplexní třídy vyžadují pečlivou kontrolu teploty mezi nimi 1 050–1 200 °C k udržení správné rovnováhy austenit-feritové fáze – příliš nízká teplota vytváří nadměrný ferit, který snižuje houževnatost a odolnost proti korozi. Tyto faktory přispívají k 2–4× vyšší cena výkovků z nerezové oceli vzhledem k ekvivalentním výkovkům z uhlíkové oceli.

Primární aplikační sektory

• Ropa a plyn: Ventily, příruby, armatury (ASTM A182 F304/316/F51/F53), součásti ústí vrtu a podmořské rozvody
• Chemické a petrochemické zpracování: Oběžná kola čerpadel, vnitřky reaktoru, hlavy kanálů výměníku tepla a trysky manipulující s korozivními médii
• Potraviny a farmacie: Těla ventilů, armatury a tělesa čerpadel vyžadující povrchy vyhovující FDA a kompatibilitu CIP (clean-in-place)
• Jaderná energie: Součásti primárního chladicího systému, vnitřky tlakové nádoby reaktoru a trysky přístrojového vybavení vyžadující odolnost proti korozi a odolnost proti radiačnímu křehnutí

Výkovky z legované oceli na bázi niklu: Výkon v extrémních podmínkách

Výkovky ze slitin na bázi niklu – často označované jako „výkovky ze superslitiny“ – představují technicky nejpokročilejší a nejnákladnější segment kovářského průmyslu. Tyto slitiny obsahují 50–75 % niklu jako základní prvek s přídavkem chrómu, kobaltu, molybdenu, wolframu, hliníku, titanu a niobu, které společně vytvářejí materiál schopný zachovat strukturální integritu při teplotách, kdy všechny ocelové slitiny účinně ztratily svou nosnost.

Proč niklová matice umožňuje výkon při extrémních teplotách

Krystalová struktura niklu FCC (face-centered cubic) je stabilní od kryogenních teplot do blízkosti bodu tání bez fázové transformace – na rozdíl od slitin na bázi železa, které podléhají přechodům BCC-na-FCC. Tato strukturální stabilita umožňuje slitinám niklu udržet si užitečnou odolnost proti tečení i při vyšších teplotách 70–75 % jejich absolutního bodu tání , poměr výkonu, kterému se žádná slitina oceli nevyrovná.

Primárním zpevňovacím mechanismem u kovaných niklových superslitin je precipitační vytvrzování prostřednictvím tvorby gama-primárních (γ') precipitátů – uspořádaných Ni3(Al,Ti) intermetalických částic, které se tvoří koherentně v niklové matrici a odolávají dislokačnímu pohybu i při zvýšených teplotách. Slitiny s vysokým podílem γ' (jako Waspaloy, René 41 a IN-718) dosahují meze pevnosti při tečení při 760 °C, které převyšují nejpevnější slitiny oceli při 500 °C .

Běžné třídy kování slitin na bázi niklu

Výzvy v procesu kování pro niklové superslitiny

Niklové superslitiny představují nejnáročnější podmínky kování ze všech konstrukčních materiálů. Jejich vysoká pevnost za tepla – stejná vlastnost, která je činí cennými v provozu – znamená, že vyžadují velmi vysoké kovací tlaky a odolávají deformaci při pracovních teplotách. Mezi klíčové procesní výzvy patří:

• Úzká okna teploty kování: Mnoho niklových superslitin musí být kováno pouze v teplotním rozsahu 50–100 °C —nad gama-primárním solvem (aby se umožnila deformace), ale pod počáteční teplotou tání. Výkyvy teploty mimo toto okno způsobují buď praskání při vymrazování nebo počínající tání hranic zrn.
• Izotermické a téměř izotermické kování: Pokročilé výkovky turbínových kotoučů ve slitinách s vysokým podílem γ' vyžadují izotermické kování ve vyhřívaných zápustkách (teplota zápustky v rozmezí 15–30°C teploty obrobku ), aby se zabránilo ochlazování povrchu a zachovala se rovnoměrná deformace. To vyžaduje specializované vybavení – typicky velké hydraulické nebo mechanické lisy s vyhřívanými nástroji – které podstatně zvyšuje kapitálové a provozní náklady výroby.
• Kontrola struktury zrna: Tečení, únava a lom výkovků turbínových kotoučů jsou extrémně citlivé na stejnoměrnost velikosti zrna. Velikost zrna musí být přísně kontrolována přesným řízením deformace, rychlosti deformace a teploty během kování. Tepelné zpracování po kování je specifikováno pro dosažení cílové velikosti zrna (typicky ASTM 8–12 pro diskové aplikace) a požadované morfologie γ' precipitátu.
• Opotřebení nástrojů a cena: Vysoké tokové napětí niklových superslitin způsobuje rychlé opotřebení matrice. Materiály zápustek pro kování slitin niklu jsou samy o sobě vysoce legované nástrojové oceli nebo slitiny na bázi niklu pro tváření za tepla s omezenou životností, což přispívá k 5–15× vyšší cena výkovků ze slitiny niklu vzhledem k ekvivalentním výkovkům z uhlíkové oceli.

Porovnání všech čtyř kategorií materiálů výkovků

Výběr správného kovacího materiálu pro vaši aplikaci

Výběr materiálu pro výkovky následuje po sekvenčním vyhodnocení servisních požadavků, přičemž optimalizace nákladů se použije až po potvrzení funkčních prahových hodnot. The following framework covers the primary decision criteria in priority order:

1. Definujte provozní teplotu: Pokud je požadována trvalá únosnost nad 650 °C, jsou životaschopné pouze slitiny na bázi niklu a omezený počet austenitických nerezových tříd (např. 310S). Mezi 400 °C a 650 °C jsou vhodné chrom-molybdenové legované oceli (F22, F91) nebo austenitické nerezové oceli. Below 400°C, carbon or alloy steels cover the full strength range.
2. Posuďte korozní prostředí: Pro kontakt s mořskou vodou, minerálními kyselinami, organickými kyselinami nebo médii obsahujícími chloridy je zapotřebí nerezová ocel (duplexní nebo austenitická) nebo slitiny niklu. Pro oxidační plyny za zvýšené teploty poskytují niklové slitiny nebo oceli s vysokým obsahem chromu (9Cr, 12Cr) dostatečnou odolnost proti oxidaci. Uhlíkové a legované oceli vyžadují ochranné povlaky ve všech korozivních prostředích.
3. Určete požadavky na pevnost a velikost sekce: Where tensile strengths above 800 MPa are required in sections larger than 50 mm, alloy steel (4140, 4340) replaces carbon steel. Pro požadavky na pevnost nad 1 000 MPa v kombinaci s odolností proti korozi jsou nezbytné precipitační vytvrzované nerezové (17-4PH) nebo niklové slitiny.
4. Zvažte regulační a kódové požadavky: Aplikace tlakových nádob a potrubí, které se řídí ASME, oddíl VIII, ASME B31.3 nebo EN 13480 výslovně specifikují povolené jakosti materiálu. Letecké a obranné výkovky se řídí materiálovými specifikacemi AMS, ASTM a OEM, které zužují výběr materiálů na předem kvalifikované jakosti.
5. Optimalizujte s ohledem na náklady v rámci kvalifikovaného rozsahu: Jakmile servisní prostředí eliminuje nevhodné kategorie materiálů, vyberte v rámci kvalifikované sady nejlevnější třídu, která splňuje všechny mechanické, rozměrové a kontrolní požadavky. V mnoha případech materiál z vyšší slitiny, který vyžaduje menší přídavky na obrábění nebo méně oprav svarů, více než kompenzuje vyšší náklady na suroviny.
