Komplexní průvodce bezešvým kováním válcovaných prstenců: Technická dokonalost pro vysoce namáhané aplikace

Úvod

Ve světě těžké průmyslové výroby je integrita kruhových součástí prvořadá. Ať už se jedná o masivní ložiskový kroužek pro větrnou turbínu nebo vysokotlakou přírubu pro ropovod, způsob výroby určuje životnost, bezpečnost a výkon součásti. Bezešvé válcované prstencové kování se ukázalo jako prvotřídní řešení pro tyto kritické aplikace. Tento proces, který přeměňuje dutý kovový předlisek na přesný, vysoce pevný prsten pomocí řízeného radiálního a axiálního tlaku, nabízí mechanické výhody, kterým se tradiční lití nebo svařování nemůže rovnat. Tato příručka poskytuje podrobný pohled na technické nuance procesu válcování kroužků, úvahy o materiálech a srovnání s alternativními výrobními metodami.

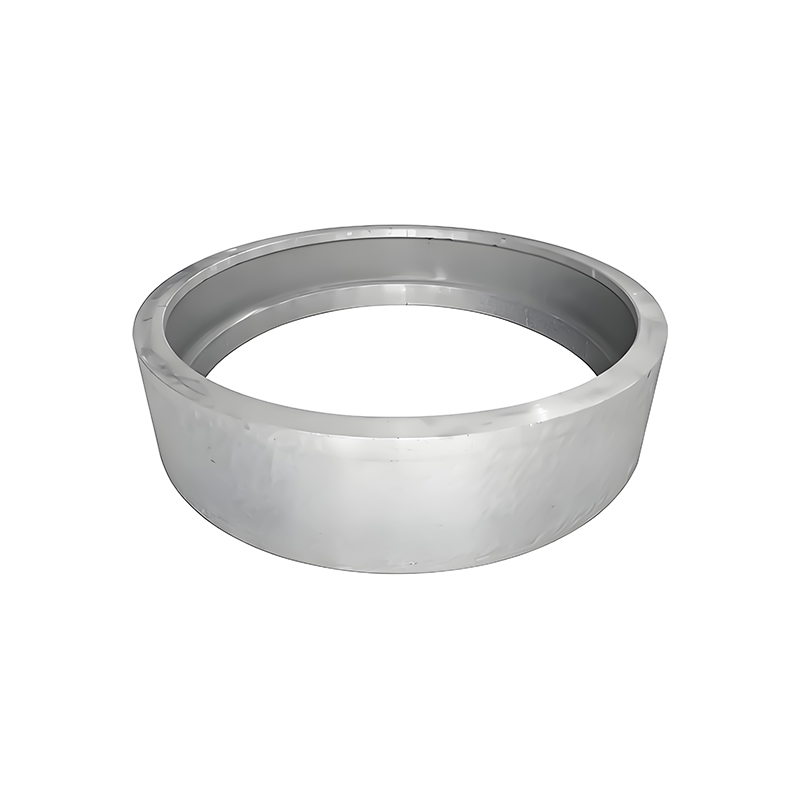

Mechanika procesu válcování prstenů

Výroba bezešvého válcovaného kroužku je sofistikovaným cvičením plastické deformace. Začíná počátečním blokem, který je rozrušen a propíchnut, aby se vytvořil tvar „koblihy“, známý jako předlisek. Tento předlisek se poté umístí na válcovací stolici prstenců.

Mlýn se skládá z několika klíčových součástí: hlavního hnacího válce, který vyvíjí tlak na vnější průměr; trn (nebo nosný válec), který vyvíjí tlak na vnitřní průměr; a dvojici axiálních válců, které řídí výšku prstence. Jak válce stlačují rotující předlisek, tloušťka stěny se zmenšuje, zatímco průměr se zvětšuje. Toto nepřetržité válcování dělá více než jen tvarování kovu; zjemňuje vnitřní strukturu zrna a zarovnává ji obvodově podél křivky prstence. Tento tangenciální tok zrn je „tajnou omáčkou“ válcovaných kroužků, která poskytuje výjimečnou odolnost proti únavě a nárazu.

Technické srovnání: Válcované kroužkové kování vs. lití vs. volné kování

Manažeři nákupu často zvažují klady a zápory různých výrobních cest. Pochopení strukturálních rozdílů je nezbytné pro informované rozhodnutí.

I když je odlévání u složitých, nekritických geometrií nákladově efektivní, přirozeně s sebou nese riziko vnitřních defektů. Kování válcovaných kroužků odstraňuje tyto obavy použitím deformace v pevné fázi, která zajišťuje, že kov je 100% hustý a bez dutin.

Výběr materiálu a metalurgické vlastnosti

Všestrannost prstencového válcování umožňuje použití širokého spektra slitin. Výběr materiálu je dán provozním prostředím – konkrétně teplotou, tlakem a korozní expozicí.

• Uhlíkové a legované oceli: Stupně jako 4140, 4340 a 8620 jsou tahouny tohoto odvětví. Nabízejí vyváženou kombinaci pevnosti a houževnatosti pro polotovary ozubených kol, příruby a součásti strojů.
• Nerezová ocel: Kroužky z nerezové oceli (jako 304L, 316L a 17-4 PH), používané v potravinářském, chemickém a námořním průmyslu, poskytují zásadní odolnost proti korozi.
• Superslitiny a titan: Pro letecké turbíny a podmořskou těžbu ropy jsou preferovány superslitiny na bázi niklu (Inconel) a slitiny titanu. Tyto materiály si zachovávají svou mechanickou integritu při extrémních teplotách, kdy by standardní oceli selhaly.

Průmyslové aplikace: Kde se o výkonu nedá vyjednávat

Díky jedinečným vlastnostem bezešvých válcovaných kroužků jsou nepostradatelné v několika vysoce důležitých odvětvích:

1. Větrná energie: Obrovská ložiska vychýlení a stoupání, stejně jako příruby věže, spoléhají na odolnost kovaných kroužků proti únavě, aby vydržely desetiletí neustálého pohybu a zatížení větrem.
2. Letectví: Skříně ventilátorů proudových motorů a konstrukční kroužky vyžadují nejvyšší možný poměr pevnosti k hmotnosti, aby byla zajištěna bezpečnost letu a spotřeba paliva.
3. Výroba energie: Součásti turbín ve vodních a jaderných elektrárnách musí odolávat tepelným cyklům a vysokým rychlostem otáčení bez deformace.
4. Ropa a plyn: Vysokotlaké příruby a tělesa ventilů používané při hlubinných vrtech musí být bezešvé, aby se zabránilo katastrofickým únikům při obrovském hydrostatickém tlaku.

Zajištění kvality a mezinárodní standardy

Pro mezinárodní obchod je shoda s globálními standardy měřítkem spolehlivého výrobce. Technickí nákupčí obvykle hledají dodržování ISO 9001 pro obecné řízení, ale certifikace specifické pro produkty jsou ještě důležitější. Patří mezi ně normy ASTM (American Society for Testing and Materials) pro vlastnosti materiálů a ASME (American Society of Mechanical Engineers) pro součásti tlakových nádob.

Nedestruktivní testování (NDT) je standardní součástí protokolu kvality. To zahrnuje:

• Ultrazvukové testování (UT): K odhalení jakýchkoliv hluboce zakořeněných vnitřních chyb.
• Magnetická kontrola částic (MPI): K identifikaci povrchových trhlin ve feromagnetických materiálech.
• Dye Penetrant Testing (DPI): Pro povrchovou kontrolu nemagnetických slitin jako nerezová ocel nebo hliník.

Závěr

Bezešvé válcované prstencové kování představuje vrchol výroby kruhových kovových součástí. Spojením materiálové účinnosti s bezkonkurenční strukturální integritou poskytuje spolehlivý základ pro nejnáročnější průmyslové systémy na světě. Pro inženýry a profesionály v oblasti nákupu znamená výběr správného kovářského partnera upřednostňovat metalurgickou dokonalost, přísné testování a hluboké porozumění chování slitin.

FAQ: Často kladené otázky

1. Jaký je maximální průměr dosažitelný při válcovaném prstencovém výkovku?
Zatímco možnosti se liší podle výrobce, moderní průmyslové prstencové mlýny mohou vyrábět bezešvé prstence o průměru od několika palců do více než 25 stop (přibližně 8 metrů) s hmotností přesahující 50 tun.

2. Proč je kovaný prsten lepší než svařovaný?
Svařovaný kroužek má ve spoji tepelně ovlivněnou zónu (HAZ), která je potenciálním bodem porušení v důsledku různých struktur zrn a možných vad svaru. Kovaný prstenec je bezešvý, což znamená, že tok zrna je kontinuální a pevnost je stejnoměrná po celém obvodu.

3. Ušetří proces válcování kroužků náklady na materiál?
Ano. Vzhledem k tomu, že proces vytváří „tvar téměř čistého“, který se velmi podobá finálnímu dílu, je potřeba podstatně méně suroviny ve srovnání s obráběním prstence z plného disku nebo použitím volného kování, což vede k nižším nákladům na materiál a obrábění.

4. Lze vykovat prsteny s nepravoúhlým průřezem?
Absolutně. Pokročilé válcovací stolice pro válcování prstenců mohou pomocí tvarovaných válců vytvářet specifické profily, jako jsou drážky, příruby nebo zkosené stěny, přímo do prstence během procesu válcování.

5. Jaké dodací lhůty lze očekávat u zakázkově kovaných prstenů?
Dodací lhůty závisí na dostupnosti materiálu a složitosti požadovaného tepelného zpracování. Obecně lze standardní prsteny z uhlíkové oceli vyrobit za 4-6 týdnů, zatímco exotické slitiny nebo prsteny vyžadující rozsáhlé NDT testování mohou trvat 8-12 týdnů.

Reference

1. Příručka ASM, svazek 14A: Kování a tváření. ASM International.
2. Standardní specifikace pro ocelové výkovky, obecné požadavky (ASTM A788).
3. Principy průmyslových kovoobráběcích procesů. G.W. Rowe.
4. Technické zdroje Asociace kovářského průmyslu (FIA) k válcování prstenců.
5. Journal of Materials Processing Technology: Pokroky v bezproblémovém válcování kroužků.
