Vysvětlení kování z oceli: Typy, výkovky z uhlíkové oceli a výběr materiálu

Co je ocelové kování

Ocelové kování je výrobní proces, ve kterém je ocelový obrobek tvarován působením tlakové síly — prostřednictvím kladiva, lisování nebo válcování —, přičemž materiál je buď zahříván do plastického stavu, nebo zpracováván při pokojové teplotě. Výsledkem je součást s definovanou geometrií a, co je kriticky důležité, propracovanou vnitřní strukturou zrna, která dodává mechanické vlastnosti výrazně lepší než ty, kterých lze dosáhnout litím nebo obráběním z tyčového materiálu . Kování není jen operace tvarování; jde o metalurgický proces, který zásadně zdokonaluje materiál, se kterým pracuje.

Když se ocel odlévá, proces tuhnutí vytváří hrubou, někdy dendritickou strukturu zrna s potenciálními dutinami, pórovitostí a segregačními zónami. Kování stlačuje a znovu zarovnává tuto strukturu, uzavírá vnitřní defekty, zjemňuje velikost zrna a orientuje tok zrna tak, aby sledoval obrysy hotové součásti. Například kovaná ojnice má tok zrna, který se zakřivuje poloměrem a nosníkem tyče – stejnou dráhu, jakou se v provozu pohybuje tahová a ohybová zatížení. Toto zarovnání je důvodem, proč kované díly tak účinně odolávají únavovému selhání v aplikacích dynamického zatížení.

Proces kování se používá prakticky ve všech náročných průmyslových odvětvích: součásti automobilového hnacího ústrojí, konstrukční díly pro letectví a kosmonautiku, tělesa olejových a plynových ventilů, stavební zařízení, ruční nářadí a vojenský hardware, to vše se běžně vyrábí jako výkovky. Jakákoli aplikace, kde selhání není možné a musí být zaručena mechanická spolehlivost po definovanou životnost je kandidátem na kovanou ocel.

Typy kovací oceli: Procesy a jak se liší

Kování oceli není jediný proces – zahrnuje několik odlišných metod, z nichž každá je vhodná pro různé geometrie součástí, objemy výroby, požadavky na tolerance a typy materiálů. Výběr správné metody kování je stejně důležitý jako výběr správné třídy oceli.

Otevřené kování

Při volném kování se obrobek deformuje mezi plochými nebo jednoduše tvarovanými zápustkami, které materiál zcela neuzavírají. Operátor přemístí a otáčí polotovar mezi údery, aby jej postupně tvaroval. Otevřené kování se používá pro velké díly – hřídele, kroužky, válce, bloky – tam, kde by nástroje s uzavřenou zápustkou byly neúměrně drahé nebo kde je díl příliš velký pro sadu zápustek. Je také preferován pro zakázková nebo malosériová výroba kde investice do nástrojů nelze amortizovat ve velkém rozsahu. Rozměrové tolerance jsou širší než u uzavřených zápustek a pro dosažení konečných rozměrů je obvykle vyžadováno sekundární obrábění.

Uzavřená zápustka (otisková zápustka) kování

Kování s uzavřenou zápustkou využívá přizpůsobené horní a spodní zápustky opracované do téměř čistého tvaru hotové součásti. Zahřátý předvalek se umístí do dutiny formy a udeří, čímž způsobí tok materiálu a vyplnění otisku. Flash — přebytečný materiál, který se vytlačí na dělicí čáře zápustky — se později ořízne. Tento proces produkuje díly s užšími rozměrovými tolerancemi, lepší povrchovou úpravou a konzistentnějšími mechanickými vlastnostmi než práce s otevřeným lisováním. Je to dominantní metoda kování pro velkoobjemové automobilové a průmyslové komponenty jako jsou klikové hřídele, ojnice, ozubená kola, příruby a ruční nářadí.

Kování válců a válcování kroužků

Válcovací kování prochází zahřátým předvalkem mezi tvarovanými válci, aby se zmenšil průřez a prodloužil kus – používá se pro kuželové hřídele, listové pružiny a polotovary náprav. Válcování prstenců je specializovaná varianta, ve které se předlisek ve tvaru koblihy válcuje mezi vnitřním trnem a vnějším poháněným válcem, čímž se zmenšuje tloušťka stěny a rozšiřuje se průměr za účelem výroby bezešvých prstenců. Válcované kroužky se široce používají v ložiscích, přírubách, součástech tlakových nádob a rámech pro letectví a kosmonautiku. Válcování kroužků vyrábí nepřerušovaný obvodový tok zrna — kritická výhoda v rotačních nebo tlakových aplikacích.

Kování za studena

Kování za studena – prováděné při pokojové teplotě nebo blízko ní – produkuje díly s vynikající povrchovou úpravou, úzkými rozměrovými tolerancemi a mechanicky zpevněnými povrchy bez kroku zahřívání. Je široce používán pro spojovací prvky, šrouby, nástrčné hlavy a malé přesné součásti. Kompromisem jsou vyšší tvářecí síly, snížená tažnost během zpracování a omezení složitosti dílu ve srovnání s kováním za tepla. Většina dílů kovaných za studena používá nízko až středně uhlíkové oceli s dobrou zpracovatelností za studena.

Výkovky z uhlíkové oceli: Třídy, vlastnosti a tepelné zpracování

Uhlíková ocel je nejpoužívanější surovinou při kování oceli, ceněná pro svou kombinaci dostupnosti, zpracovatelnosti a široké škály mechanických vlastností dosažitelných tepelným zpracováním. Výkovky z uhlíkové oceli jsou určeny pro stavebnictví, zemědělství, těžbu, těžbu ropy a zemního plynu, výrobu energie a obecné průmyslové stroje – všude tam, kde jsou hlavními hnacími silami pevnost, houževnatost a hospodárnost.

Obsah uhlíku je jedinou nejvlivnější proměnnou při výběru kovací oceli:

• Nízkouhlíková ocel (≤0,25 % C) – např. AISI 1018, 1020: Vysoce tažný, vynikající kujnost a snadno svařitelný. Používá se pro výkovky, které vyžadují deformaci bez praskání – háky, řetězy, zemědělské hroty a konstrukční konzoly. Obvykle není tepelně zpracován na vysokou tvrdost; jeho síla pochází především z mechanického zpevnění a tloušťky profilu.
• Středně uhlíková ocel (0,25 %–0,60 % C) – např. AISI 1040, 1045, 1050: Sortiment tahounů pro průmyslové výkovky. Dobře reaguje na tepelné zpracování kalením a popouštěním a dosahuje pevnosti v tahu v rozsahu 700–1 000 MPa v závislosti na velikosti sekce a teplotě popouštění. AISI 1045 je jednou z nejuniverzálněji specifikovaných jakostí pro hřídele, ozubená kola, nápravy a ojnice, kde je zapotřebí vyvážení pevnosti, houževnatosti a obrobitelnosti.
• Ocel s vysokým obsahem uhlíku (0,60 %–1,00 % C) – např. AISI 1060, 1080, 1095: Vyšší tvrdost a odolnost proti opotřebení po tepelném zpracování, ale snížená houževnatost a svařitelnost. Používá se pro výkovky z pružinové oceli, řezné nástroje, kolejnicové součásti a zemědělské díly podléhající opotřebení. Je citlivější na teplotu kování a vyžaduje pečlivou kontrolu chlazení, aby nedošlo k prasknutí.

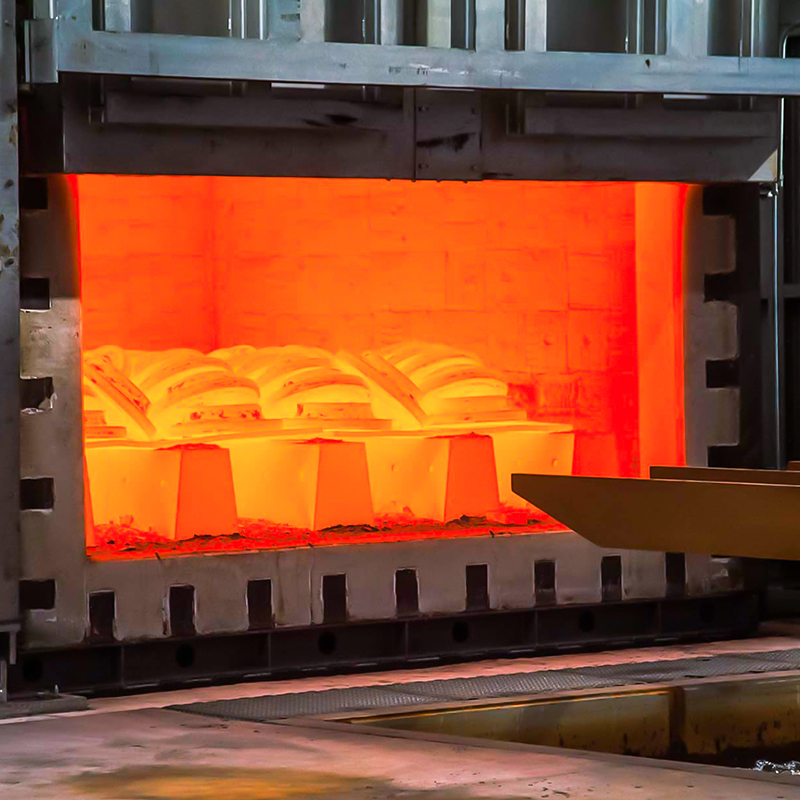

Tepelné zpracování po kování dramaticky mění konečné mechanické vlastnosti součástí z uhlíkové oceli. Normalizace — chlazení vzduchem nad horní kritickou teplotu — zjemňuje velikost zrna a uvolňuje kovářská napětí, čímž vzniká jednotná mikrostruktura s předvídatelnými základními vlastnostmi. Kalení a temperování (Q&T) zahrnuje rychlé ochlazení z austenitizační teploty za vzniku martenzitu s následným opětovným ohřevem na řízenou temperovací teplotu, aby se obnovila tažnost. Výkovky z uhlíkové oceli Q&T mohou dosáhnout meze kluzu přesahující 800 MPa s odpovídající rázovou houževnatostí pro většinu konstrukčních aplikací. Žíhání se používá, když je před dalším zpracováním požadována maximální obrobitelnost nebo tvařitelnost za studena.

Jedním z praktických omezení výkovků z obyčejné uhlíkové oceli je prokalitelnost — schopnost dosáhnout rovnoměrné tvrdosti napříč průřezem velké části. Uhlíková ocel má nižší prokalitelnost než legovaná ocel; v tlustých částech se jádro během kalení ochlazuje příliš pomalu, aby se plně přeměnilo na martenzit, což má za následek měkčí jádro. Pro výkovky nad přibližně 75–100 mm v kritickém průřezu, kde je požadováno průchozí kalení, přísady slitin, jako je chrom, molybden nebo nikl jsou zavedeny – přechod specifikace z prostého uhlíku na třídy legované oceli, jako je 4140, 4340 nebo 8620.

Kovaná uhlíková ocel vs. litá a obráběná: Když na rozdílu procesu záleží

Volba mezi kovanou uhlíkovou ocelí, litou ocelí a obráběným tyčovým materiálem je v zásadě kompromisem mezi mechanickým výkonem, geometrickou složitostí, objemem výroby a jednotkovými náklady. Každý proces je optimální ve specifickém kontextu – technická chyba je aplikována tam, kde se jiný lépe hodí.

Kovaná uhlíková ocel versus litá ocel: Odlévání umožňuje mnohem větší geometrickou složitost – vnitřní průchody, podříznutí a duté sekce, kterých kování nemůže dosáhnout bez sekundárních operací. Ale litá ocel má vlastní mikrostrukturální omezení: smršťovací pórovitost, plynové dutiny a hrubší zrnité struktury, které snižují únavovou pevnost a rázovou houževnatost. U dílů vystavených cyklickému nebo rázovému namáhání – klikové hřídele, hlavy kladiv, zvedací háky, těla tlakových ventilů – vynikající struktura zrna výkovku ospravedlňuje vyšší náklady na nástroje a zpracování. Zveřejněná data konzistentně ukazují dosažení kovaných dílů z uhlíkové oceli únavová životnost o 20–30 % vyšší než ekvivalentní lité díly za stejných podmínek zatížení, s výrazně lepšími hodnotami Charpyho rázové houževnatosti, zejména při teplotách pod nulou.

Kovaná uhlíková ocel versus obrobená tyč: Obrobený díl vyřezaný z válcované tyče má strukturu zrna orientovanou podél směru válcování tyče. Při obrábění do složitého tvaru je tok zrna přerušen – probíhá přímo skrz součást bez ohledu na geometrii. Kovaný díl má naopak tok zrna, který sleduje obrys dílu. U přírubového hřídele obráběného z tyče probíhá zrno axiálně přes poloměr příruby – slabá orientace pro ohybové a smykové zatížení, které příruba skutečně zažívá. Ekvivalentní výkovek by měl tok zrna zakřivený přes přírubu, zarovnaný s dráhami napětí. V aplikacích s vysokým cyklem nebo aplikací kritických z hlediska bezpečnosti není toto rozlišení akademické: je to rozdíl mezi částí, která splňuje svou návrhovou životnost, a částí, která ji nesplňuje.

Pro nákupní týmy a konstruktéry je praktický návod jednoduchý: specifikujte kovanou uhlíkovou ocel, když díl nese dynamické, rázové nebo únavové zatížení; funguje v nízkoteplotních prostředích, kde je problémem přechod z tažného na křehký; nebo jde o součást kritickou z hlediska bezpečnosti, kde má selhání pole vážné následky. Používejte odlévané nebo obrobené alternativy, když to geometrie vyžaduje, zatížení je převážně statické nebo kvůli omezení objemu a nákladů je investice do nástrojů nepraktická.
